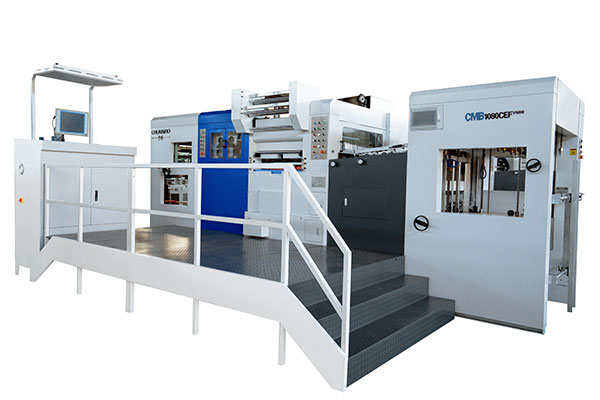

Machine de découpe, gaufrage et estampage à chaud entièrement automatique

Machine de découpe, gaufrage et estampage à chaud entièrement automatique
Commentaires

Cette machine est spécialement étudiée pour fabriquer des feuilles gaufrées et estampées à chaud de qualité exceptionnelle après découpe, ce qui en fait une solution tout indiquée pour les clients qui fabriquent des produits d'emballage élégants.

Paramètres Techniques
Modèle CMB800CS CMB1080CEF CMB1300CEF
Taille maximale de la feuille (mm) 810x620 1080x780 1300x780
Taille minimale de la feuille (mm) 400x290 400x360 400x360
Taille maximale de découpe (mm) 800x610 1060x760 1280x760
Taille maximale d'estampage (mm) 790x600 1020x720 1240x720
Hauteur d'alimentation max. 1300 1500 1500
Hauteur maximale de collecte (mm) 1100 1500 1500
Rouleau de feuille d'aluminium 3 (longitudinal) 2 (horizontale) 3 (longitudinal) 2 (horizontale) 3 (longitudinal) 2 (horizontale)
Longueur maximale de la feuille (mm) 600 (longitudinal) 790 (horizontale) 720 (longitudinal) 1020 (horizontale) 720 (longitudinal) 1240 (horizontale)
Zone de chauffage 12 12 16
Température d'estampage (°C) 40-200 40-200 40-200
Diamètre max. de la feuille (mm) Φ195/3 noyaux, Φ100/1 noyau Φ195/3 noyaux, Φ100/1 noyau Φ195/3 noyaux, Φ100/1 noyau
Épaisseur de la feuille (mm) Carton 0.1 – 1.5 Carton ondulé ≤4 Carton 0.1 – 1.5 Carton ondulé ≤4 Carton 0.1 – 1.5 Carton ondulé ≤4
Vitesse de découpe maximale (pcs/h) 6500 7000 6000
Vitesse d'estampage maximale (pcs/h) 6000 6000 5000
Vitesse de gaufrage maximale (pcs/h)   5000 5000
Précision de découpe (mm) ≤±0.1mm ≤±0.1mm ≤±0.1mm
Taille de la pince (mm) ≥8mm ≥8mm ≥8mm
Pression maximale (T) 300 600 600
Puissance totale (kW) 39 63.5 75
Poids (T) 16 23 25
Caractéristiques structurelles
  • La capacité de 600T est idéale pour l'embossage et l'estampage à chaud.
  • Le chargeur, équipé de 4 ventouses de levage et 4 de transfert de Taiwan, assure une aspiration puissante et un flux de chargement stable.
  • Le pré-empileur et le mécanisme d'alimentation principal et secondaire permettent une alimentation continue sans interruption.
  • Quatre jauges électriques sont associées à quatre détecteurs de fibres optiques.
  • La jauge latérale peut être tirée et poussée, associée à un détecteur optique pour un test de précision.
  • Le mécanisme de came à indexation intermittente à trois voies garantit un mouvement stable du pignon-crémaillère.
  • La plaque en nid d'abeille, le cadre de découpe et la plaque d'acier sont verrouillés pneumatiquement pour un positionnement précis.
  • La pression de levage est affichée numériquement pour un réglage automatique.
  • Conçu avec 5 rouleaux de feuille pour marquage à chaud montés, dont 3 en position longitudinale et 2 en position horizontale.
  • La chaîne à dents d’Angleterre est pré-étirée pour assurer une haute précision.
  • Le pignon-crémaillère est fabriqué en alliage d'aluminium aéronautique de haute résistance, avec position micro-ajustable.
  • Équipé d'un dispositif de lubrification automatique à température constante pour tester le flux d'huile, arrêtant le fonctionnement en cas de pression d'huile anormale.
  • Système de soufflage avec réservoir d'air pour les fonctions de soufflage, de pressage et de séparation.
