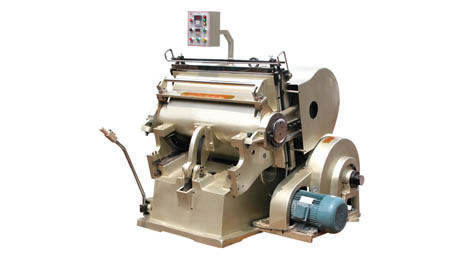

Platine de découpe, Plieuse colleuse pour carton ondulé
La platine de découpe est seulement utilisée pour traiter les boites et cartons de formes spéciales. Elle adopte une construction d'entrée avec engrenage à chevrons et une construction de sortie avec engrenage hélicoïdal. Les engrenages sont en fonte de graphite sphéroïdal ou en acier 45#. Les composants électriques sont achetés auprès de CHINT, DELIXI and Zhejiang Taihua.
La platine de découpe est dotée de quatre fonctions, soit le comptage, la découpe simple ou continue de papier, la temporisation d'ouverture et le comptage. De plus, la gamme de temporisation est ajustable. Le système de sécurité fiable comprend une sécurité du portique, une sécurité triangulaire, une sécurité de la poignée et une sécurité automatique à contrôle optique.
La platine de découpe est dotée d'un embrayage avec frein à ventouse offrant un freinage sensible, un excellent facteur de sécurité, une haute performance de sécurité, etc. Le cadre de calibre est pratique à ajuster pour l'ajout ou l'enlèvement de gabarit. L'huile peut être fournie de manière manuelle, centralisée ou automatiquement par ordinateur. La platine de découpe est également dotée du contrôle de fréquence.
Spécifications techniques| Modèles | Zone de découpe efficace max | Vitesse d'opération | Longueur de plaque ondulée à couper | Puissance du moteur | Poids net | Dimensions (L× L× H) |
| PYQ401C | 750×520mm | 28 ±2 (courses/min) | <15m | 2.2kW | 2000kg | 1260×1350×1280mm |
| PYQ203D | 930×670mm | 23 ±2 (courses /min) | <25m | 3.0kW | 3000kg | 1670×1670×1630mm |
| ML1100 | 1100×800mm | 20 ±2 (courses /min) | <32m | 4.0kW | 4500kg | 1900×1780×1700mm |
| ML1200 | 1200×8300mm | 20 ±2 (courses /min) | <35m | 4.0kW | 4800kg | 1920×2140×1920mm |
| ML1300 | 1300×920mm | 18 ±2 (courses/min) | <40m | 5.5kW | 6000kg | 2000×2140×2000mm |
| ML1400 | 1400×1000mm | 17 ±2 (courses/min) | <45m | 5.5kW | 6800kg | 2010×2400×1930mm |
| ML1500 | 1500×1050mm | 16 ±2 (courses/min) | <45m | 5.5kW | 7500kg | 2010×2400×1930mm |
| ML1600 | 1600×1250mm | 16 ±2 (courses/min) | <50m | 11kW | 11000kg | 2170×2560×2230mm |
| ML1800 | 1800×1300mm | 16 ±2 (courses/min) | <62m | 15kW | 13500kg | 2240×2800×2130mm |
| Remarque : les spécifications ci-dessus sont seulement données en référence. Elles sont susceptibles d'êtres modifiées en cas d'amélioration du produit. | ||||||
Informations importantes
1. Surface plate de la presse : 1330×950mm
2. Dimensions internes du cadre de plaque : 1300×920mm
3. Longueur de ligne de rainure : <45m
4. Puissance du moteur : (Y132M1-4)7.5kW
5. Poids total : 5600kg
6. Vitesse : 18±2 fois/minute
7. Dimensions totales : 2100×2500×2100mm
