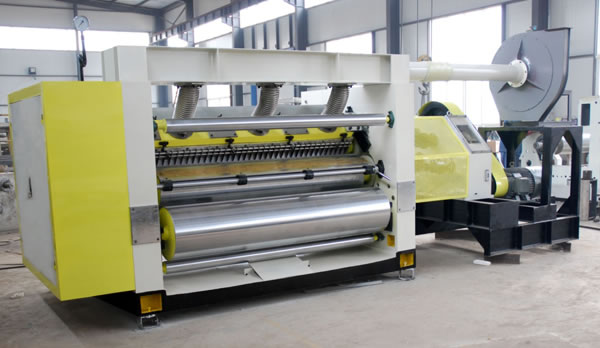

Machine à onduler simple face SF-FW

La machine à onduler simple face SF-FW adopte la technologie de l'aspiration d'air externe pour guider le papier. Le guide papier est réglé avec un controle de volume d'air, gardant la stabilité du profil de flûte sous une opération à haute vitesse. En général le papier ondulé est adsorbé sur la roulette médiane ondulée pour former une zone de pression négative dans la plage de 180 °, puis à la fin du laminage de la flûte à travers la boîte à vide par un ventilateur. La machine à onduler se compose principalement de la conduite, du collage et de l'article en carton ondulé. En outre, une unité de pulvérisation est facultative pour le réglage de l'humidité du papier brut.

La section de conduite de la machine à carton ondulé adopte la boîte dépendante conçue avec une structure de conduite et de répartition de transmission de joint universel, qui sépare la source de vibrations et assure une transmission stable, un fonctionnement fiable et une haute maintenabilité. D'où, la machine à onduler simple face peut fonctionner régulièrement à une vitesse élevée. En outre, le boîtier réducteur adopte une transmission à engrenages de fermeture et de lubrification de bain d'huile, ce qui réduit les vibrations de la machine. L'entraînement principal adopte un moteur à fréquence variable et un automate programmable pour maintenir la même étape que celle de la ligne de production.

La section de collage indépendant, attachée avec des rails de guidage, peut être complètement déplacée pour une réparation et maintenance facile. La surface du rouleau de la colle est traitée avec un maillage d'entaille spécial et plaquage en chrome. Cette machine à simple face peut effectuer un cycle automatique de fourniture de colle et commande pneumatique au cours du revêtement et du remplissage de la colle. Elle adopte un type de collage intrusif pour étendre la zone de contact entre le rouleau d'encollage et la colle liquide. La machine à onduler simple face peut également électriquement ajuster la largeur de collage et la quantité de colle, de façon à améliorer l'efficacité du travail. En outre, l'écart entre le rouleau de revêtement de colle et le rouleau de fixation peut être réglé, et les fonctions d'affichage d'écart numérique et le réglage d'écart de suivi automatique de la vitesse de ligne de production sont également en option.

Adoptant un design modulaire, la section d'ondulation de la simple face peut être soulevée et permet le remplacement de rouleaux ondulés. Elle est séparée avec la simple face et apporte une commodité pour le changement de maintenance et rapide des profils différents de flûte. Le rouleau ondulé inférieur et supérieur de la simple face a un diamètre de φ320 (vitesse de conception 180m/min) et φ360 (vitesse de conception 220m/min) au choix. Après traitement à la chaleur, le rouleau ondulé fait d'alliage d'acier 48CrMo peut effectuer une haute dureté de HRC58-62. En outre, la surface du rouleau passe également par le traitement de broyage et de placage au chrome dur.

Comme étant un fabricant et fournisseur de machine à onduler simple face en Chine, Dinghao Machinery offre aussi la découpeuse marqueuse électronique, machine à refendre la feuille de carton ondulé, machine de découpe rotative CNC, et le transporteur de carton ondulé.
