Machine à Onduler Simple Face, pour Carton Ondulé Type Cassette

La machine à onduler simple face de type cassette pour carton ondulé de conception modulaire est spécialement développée pour un changement ultra-rapide et fiable des cannelures. Grâce à cette unité, le changement de cassette se réalise en moins de 10 minutes. Pendant le processus, l'unité à rouleaux en cassette est acheminée dans la machine via un chariot électrique, puis verrouillée dans le système hydraulique et fixée sur la base en toute simplicité. Le mécanisme de verrouillage des rouleaux se contrôle d'un simple interrupteur, sans aucun autre outil nécessaire. Le contrôle via un programme API et une interface utilisateur intuitive permet une manipulation sûre et simplifiée. Cette machine à onduler simple face SF-MW10 fonctionne aussi bien à l’électricité qu’au gaz naturel, offrant ainsi une flexibilité de production optimale et adaptée à vos besoins industriels.

Spécifications Techniques

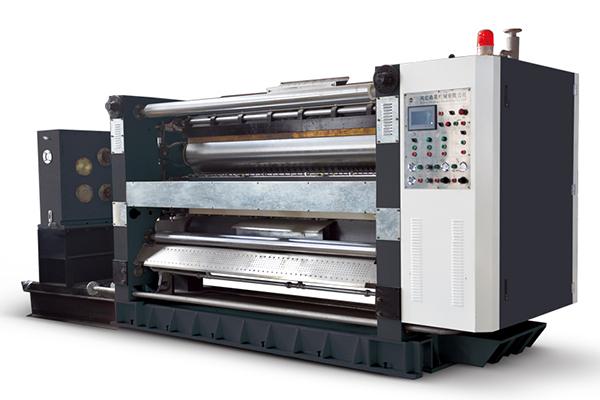

Machine à Onduler Simple Face, pour Carton Ondulé Type Cassette SF-MW/MN25

SF-MW/MN25
Diamètre du rouleau à cannelures: Ø405mm
Largeur de travail: 1800mm-2800mm
Vitesse de conception maximale: 250m/min.
Source de chaleur: vapeur

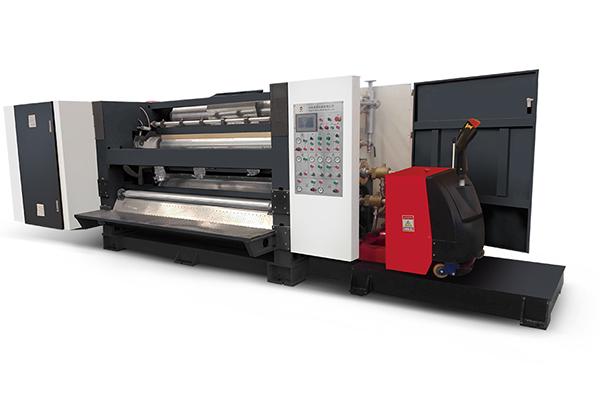

Machine à Onduler Simple Face, pour Carton Ondulé Type Cassette SF-MW/MN20

SF-MW/MN20
Diamètre du rouleau à cannelures: Ø360mm
Largeur de travail: 1800mm-2500mm
Vitesse de conception maximale: 200m/min.
Source de chaleur: vapeur

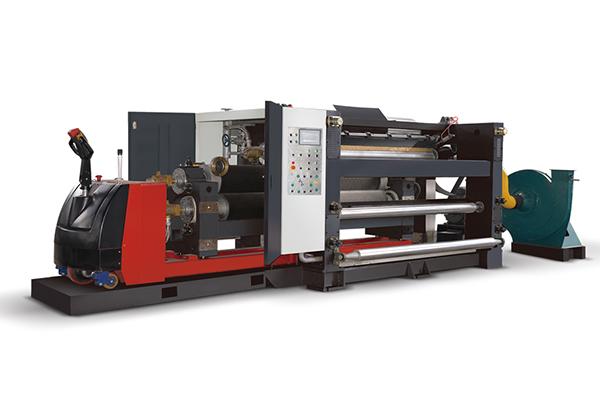

Machine à Onduler Simple Face, pour Carton Ondulé Type Cassette SF-MW/MN15

SF-MW/MN15
Diamètre du rouleau à cannelures: Ø320mm
Largeur de travail: 1400mm-2200mm.
Vitesse de conception maximale: 150m/min.
Source de chaleur: vapeur

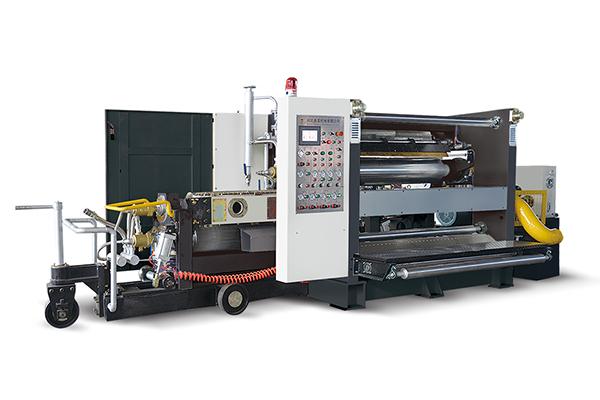

Machine à Onduler Simple Face, pour Carton Ondulé Type Cassette SF-MW/MN10

SF-MW/MN10
Diamètre du rouleau à cannelures: Ø280mm
Largeur de travail: 1200mm-1800mm.
Vitesse de conception maximale: 100m/min.
Source de chaleur: vapeur, électricité et gaz naturel

Caractéristiques structurelles
  • La machine à onduler simple face pour carton ondulé se distingue par la conception modulaire en cassette, qui permet de changer rapidement les rouleaux de la cannelure en 5 à 20 minutes, simplement en appuyant sur plusieurs boutons. Pendant le changement de rouleau de cannelure, le module à cassette est déplacé à l'aide d'un chariot électrique couplé à une pompe pneumatique, qui est ensuite installé sur la base de la machine après avoir été verrouillé par le système hydraulique. Le contrôleur API est doté d'une interface homme-machine afin de faciliter les opérations et de les rendre plus fiables.
  • La machine à onduler simple face à cassette peut être fixée à plusieurs cannelures pour permettre des changements multiples (A, B, C, E, F, G).
  • Le levier et le cylindre sont connectés de manière à fixer et à séparer le dispositif de changement rapide pour une mise en place facile, stable et précise.
  • L'encolleuse est entraînée séparément et est équipée d'un dispositif d'entraînement pneumatique afin de faciliter le nettoyage et l'entretien, ainsi que d'un support arrière pour la sortie.
  • La machine à onduler simple face pour carton ondulé est appariée à une douche à vapeur à papier cannelé afin d'améliorer la planéité de la feuille et la vitesse de la ligne.
  • Elle intègre un système d'adsorption du vent pour le guidage du papier afin de maintenir la stabilité de la cannelure à haute vitesse.
  • Le papier ondulé est adsorbé sur le rouleau ondulé central afin de constituer une zone de pression négative de 180°, puis il termine le laminage de la cannelure à travers la boîte à vide au moyen d'un ventilateur.
  • La largeur de la fente d'aspiration du rouleau ondulé inférieur ne dépasse pas 2,0 mm, ce qui limite grandement les marques de rayures sur le carton ondulé simple face.
  • La machine à onduler simple face à cassette est dotée d'un système de transmission à joint universel en vue de dissocier la source de vibration, ce qui contribue à améliorer la facilité d'entretien, la stabilité de la transmission et la fiabilité du fonctionnement.
  • Elle intègre un système d'alimentation en colle à cycle automatique et un système d'encollage et de décollage pneumatique, ce qui lui confère un excellent effet tampon.
  • La surface du rouleau d'encollage est traitée par un procédé spécial d'aniloxage et de chromage.
